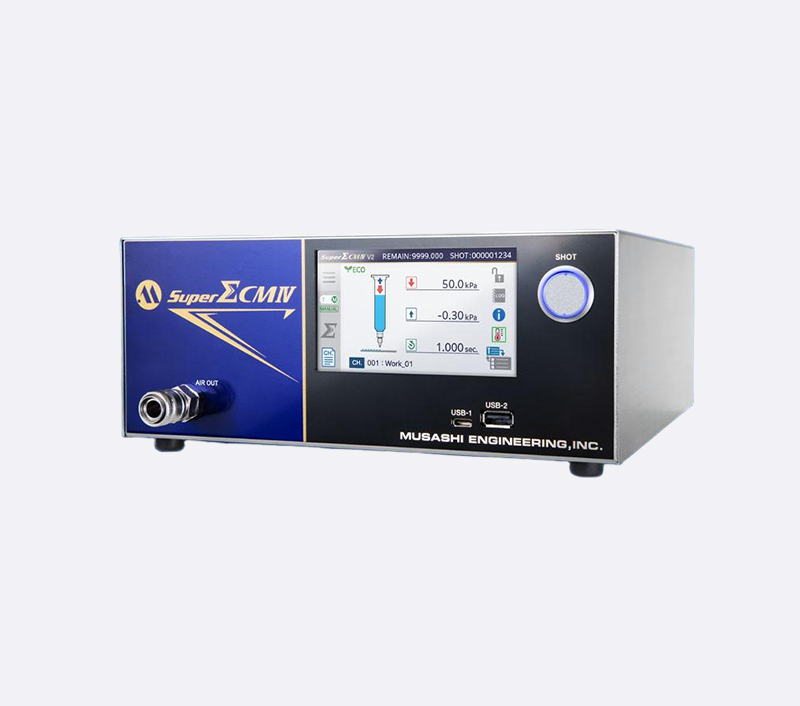

| 名称 | 全功能数字控制点胶机 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | S-SIGMA-CM4-CTR | ||||||||||||||
| -V5 -N | -V5 -P | -V2-N | -V2-P | ||||||||||||
| 点胶方式 | 气动脉冲式 | ||||||||||||||
| 控制方式 | 微电脑控制电动/气动方式 | ||||||||||||||
| 空压控制回路 | 气动脉冲稳定回路PAT. | ||||||||||||||
| 显示部分 | 4.3英寸触摸屏彩色液晶（日语/英语/中文） | ||||||||||||||
| 吐出模式 | 定时模式、手动模式 | ||||||||||||||
| 吐出压力调整范围 | 30.0~500.0kPa | 5.0~200.0kPa | |||||||||||||
| 吐出时间设定范围 | 0.001~9999.999s | ||||||||||||||
| 负压设定范围 | 0.00~-5.00kPa | ||||||||||||||
| 主要功能 |
水头差自动补正、自动防止漏液、自动余量警告、α补正、δ补正、余量显示补正、
负压补正、吐出计数器、 秒表、间隔吐出、吐出条件补正、自动增量、自动斜坡、快速喷射、日期时间*1、运行履历、吐出压力监视、 自我诊断、ECO模式、 睡眠模式I/O功能分配、密码锁定、显示单位切换(kPa/bar)、电磁阀警报、电磁阀错误、 供给空气压力错误、 排气错误、负压错误、频道复印、参数备份 |
||||||||||||||
| 频道数 | 400CH | ||||||||||||||
| 扩张性 | USB主机 | Type-A X1端口（mass storage device连接用） | |||||||||||||
| USB设备 | Type-C X1端口（PC连接用） | ||||||||||||||
| LAN | RJ45x1 端口（10BASE_T/100BASE_TX） | ||||||||||||||
| RS_232C | D_Sub9 孔（插头）x1个端口 | ||||||||||||||
| 机器协作 | e-CON（4孔插座）X1端口（温度调节控制器） | ||||||||||||||
| 外部输入输出信号D_Sub | 连接器 | D_Sub25 孔（插座） | |||||||||||||
| 额定 | 24V、10mA以下 | ||||||||||||||
| 输入（光电耦合器） | 24V公用 | GND公用 | 24V公用 | GND公用 | |||||||||||
|
吐出、频道切换、吐出模式切换、频道指定、有效吐出 （频道预设、频道步骤、睡眠、计数器清除、可分配其他） |
|||||||||||||||
| 输出（开放式收集器） | GND公用 | 24V公用 | GND公用 | 24V公用 | |||||||||||
|
通电中、待机、吐出中、吐出循环中、余量警告、电磁阀警报、错误 （吐出完成、警报、压力切换中、自动增量完成、可分配其他） |
|||||||||||||||
| 供给空气压力范围 | 200～700kPa | 200～400kPa | |||||||||||||
| 供给电源*2 | 连接器 | ACAT-4专用连接器，e-CON（3孔插座） | |||||||||||||
| 额定电压 | DC24V±10% | ||||||||||||||
| 消耗功率 | 26W | ||||||||||||||
| 使用环境（室内专用） | 温度 | 工作时 : 15 ~ 35℃、非工作时 : 1~ 60℃ | |||||||||||||
| 湿度 | 工作时：30~75%、非工作时：30~80%（任何状态均无结露） | ||||||||||||||
| 高度 | 2,000m以下 | ||||||||||||||

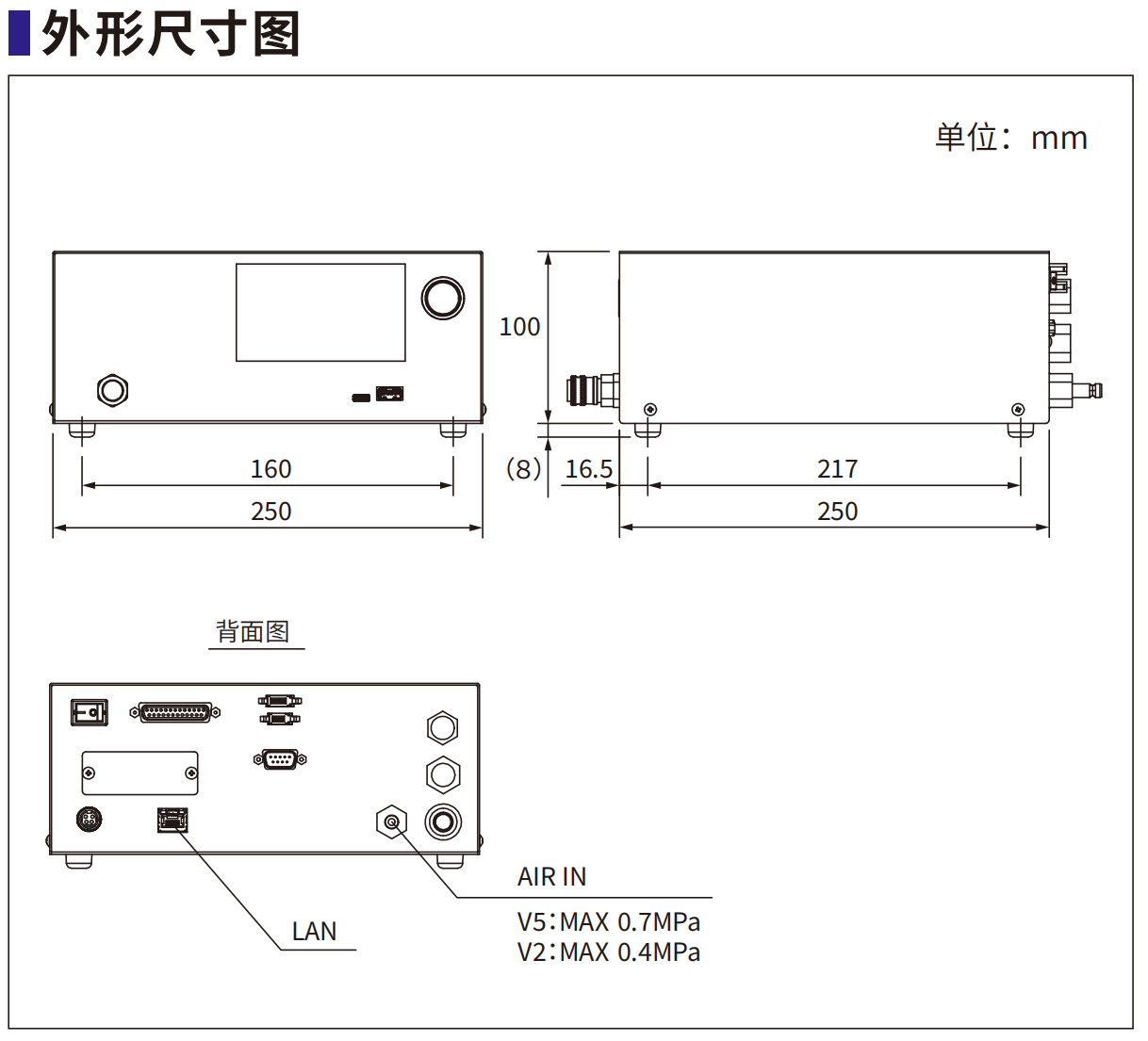

| 外形尺寸（不含突起部分） | W250×D250XH108mm | ||||||||||||||
| 重量 | 4.0kg | ||||||||||||||
| 适合规格 | EU RoHS2、CE认证（EMC指令） | ||||||||||||||
| 其他选购件 |
AC适配器（ACAT- 4）、 手动开关（LS-2T-DSUB25-1.5M、LS-3T-DSUB25-1.5M）、 脚踏开关（FS/W-2-DSUB25-2.0M）、各种连接线等 |
||||||||||||||
